發布時間：2018-11-26 11:12:30 作者：蘇州福僑智能設備有限公司 人氣：768 次
|

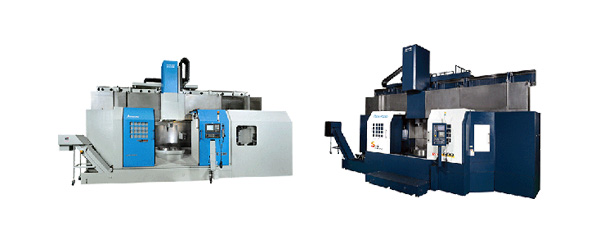

項目型號 |
VTC-1200ATC |
VTC-1600ATC |
|---|---|---|
|
最大旋徑(mm) |
?1600 (63") |
?2000 (78.7") |
|
最大車削旋徑(mm) |
?1600 (63") |
?2000 (78.7") |
|
最大車削高度(mm) |
1250 (49.2") |
|
|
工作臺尺寸(mm) |
?1250 (49.2") |
?1600 (63") |
|
最大工作臺荷重(kg) |
5000 (11000 lb) |
8000 (17600 lb) |
|
橫向最大行程(X軸) (mm) |
1170 (46") |
1370 (53.9") |
|
垂直行程(Z軸) (mm) |
900 (35.4") |
|
|
W軸行程(mm) |
800 (31.5") |
|
|
主軸轉速 |
- |
|
|
工作臺轉速 |
2-350 |
2-250 |
|
主軸變速段數 |
自動高低檔 |
|
|
主軸最大扭力(Nm) |
11179 |
16204 |
|
動力主軸轉速(選配) (rpm) |
2-2400 |
|
|
快速進給(X / Z軸) (m / min) |
12 / 10 |
|
|
刀座數目 |
ATC type: 12 (標準) ; 16, 24, 40, 60 (選配) |
|
|
刀柄形式 |
7 / 24 taper BT-50 |
|
|
最大刀具尺寸(mm) |
300W x 155T x 500L |
|
|
最大刀具重量(kg) |
50 (110 lb) |
|
|
最大刀庫載重(sec) |
350 (770 lb) |
|
|
換刀時間(sec) |
30 |
|
|
外徑刀柄尺寸(mm) |
□32 x □32 (?60) |
|
|
主軸箱斷面(mm) |
250 x 250 (9.8" x 9.8") |
|
|
主軸馬達/床臺之主軸馬達(kW) |
37 / 45 (45 / 55選配) |
|
|
動力主軸馬達(選配) (kW) |
11 / 15 |
|
|
伺服馬達(X / Z軸) (kW) |
7.0 / 7.0 |
|
|
CF軸伺服馬達(選配) (kW) |
3.0 |
|
|
切削泵馬達(kW) |
0.98 |
|
|
立式滑座馬達(KW) |
13 |
|
|
油壓馬達(kW) |
3.8 |
|
|
機器重量(kg) |
30000 (66000 lb) |
33000 (72600 lb) |
|
機器尺寸(LxWxH) (mm) |
5000 x 5500 x 5815 |
5400 x 5725 x 5815 |
|
標準附件 |
特殊附件 |
|---|---|
|
1.冷卻系統 2.鈑金護罩 3.鏈條式除屑系統 4.刀具夾持座 5.工具箱及各式操作手冊 6.ATC (VTC-650例外) |
1.刀具檢測裝置(Renishaw TS-20 or BULM NT-A2 / NT-A3) 2.VDI自動交換用刀具持座 3.自動交換工作臺 4.三、四、五、六爪油壓夾頭 5.高壓式中央出水 6.C軸 7.X/Z軸光學尺 8.油水分離機 |
